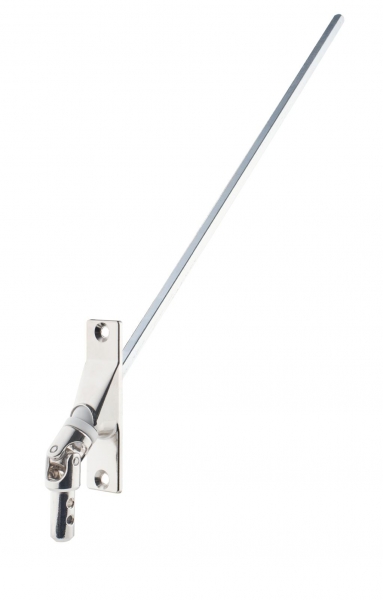

Das hochwertige 45° Gelenklager mit 6 mm 4-Kant eignet sich ideal für Rollladen-Kurbelantriebe und bietet durch seinen verlängerten 500 mm Antriebsstift besonders viel Flexibilität bei der Montage. Der Stift kann vom Kunden einfach mit einer Eisensäge auf die gewünschte Länge gekürzt werden, wodurch das Gelenklager perfekt an jede bauliche Situation angepasst werden kann.
Die robusten Kreuzgelenke aus Stahl, die zusätzlich verkupfert und hochglanz vernickelt worden sind, bieten höchste Stabilität, ausgezeichneten Korrosionsschutz und eine besonders lange Lebensdauer.
Das Gelenklager überträgt ein maximales Drehmoment von 6 Nm und ist somit optimal für handbetriebene Rollladensysteme geeignet.
Die Montageplatte mit den Maßen 85 × 22 mm gewährleistet eine sichere und stabile Befestigung.
Der Zapfen mit 11,9 mm Durchmesser passt exakt in alle Alukurbeln mit einem Innendurchmesser von 12 mm.
Technische Daten
-
Winkel: 45°
-
Vierkantaufnahme: 6 mm 4-Kant
-
Antriebsstift: 500 mm, individuell kürzbar
-
Max. Drehmoment: 6 Nm
-
Kreuzgelenke: Stahl, verkupfert und hochglanz vernickelt
-
Maße der Platte: 85 × 22 mm
-
Zapfen-Durchmesser: 11,9 mm
-
Passend für Alukurbeln mit 12 mm Innendurchmesser
-
Einsatzbereich: Rollladen-Kurbelantriebe
Vorteile
-
Extra langer 500-mm-Antriebsstift für mehr Reichweite
-
Stift kürzbar für individuelle Anpassung
-
Robuste Kreuzgelenke aus hochwertigem Stahl
-
Hochglanz vernickelte, korrosionsbeständige Oberfläche
-
Passend für alle Alukurbeln Ø 12 mm
-
Hohe Stabilität dank 6-mm-4-Kant
-
Zuverlässige Kraftübertragung bis 6 Nm
-
Ideal für höhergelegene oder schwer zugängliche Montagepunkte
Einsatzbereiche
-
Rollladen-Kurbelantriebe
-
Verbindung zwischen Kurbelstange und Getriebe
-
Austausch defekter Gelenke
-
Renovierung und Neubau
-
Privat- und Gewerbebereiche
-
Ideal bei größerem Abstand zwischen Kurbelpunkt und Getriebe
