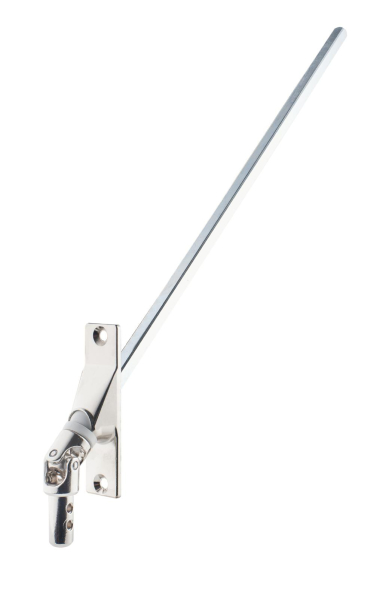

Das robuste 45° Gelenklager mit 8 mm 4-Kant eignet sich hervorragend für Rollladen-Kurbelantriebe, die einen stärkeren Anschluss oder eine höhere Stabilität erfordern. Der 300 mm lange Antriebsstift kann vom Kunden einfach mit einer Eisensäge auf die gewünschte Länge gekürzt werden, wodurch das Gelenklager flexibel an jede Einbausituation angepasst werden kann.
Die verbauten Kreuzgelenke aus Stahl, die zusätzlich verkupfert und hochglanz vernickelt sind, sorgen für maximale Haltbarkeit, Korrosionsschutz und einen besonders ruhigen Lauf.
Das Gelenklager überträgt ein maximales Drehmoment von 6 Nm und ist damit optimal für den Einsatz in handbetriebenen Rollladensystemen geeignet.
Die Montageplatte mit den Maßen 85 × 22 mm ermöglicht eine stabile und sichere Befestigung.
Der Zapfen mit 11,9 mm Durchmesser passt perfekt in alle Alukurbeln mit einem Innendurchmesser von 12 mm, was eine hohe Kompatibilität sicherstellt.
Technische Daten
-
Winkel: 45°
-
Vierkantaufnahme: 8 mm 4-Kant
-
Antriebsstift: 300 mm, individuell kürzbar
-
Max. Drehmoment: 6 Nm
-
Kreuzgelenke: Stahl, verkupfert und hochglanz vernickelt
-
Maße der Platte: 85 × 22 mm
-
Zapfen-Durchmesser: 11,9 mm
-
Passend für Alukurbeln mit 12 mm Innendurchmesser
-
Einsatzbereich: Rollladen-Kurbelantriebe
Vorteile
-
Kürzbarer Antriebsstift – flexibel anpassbar
-
Sehr robuste Kreuzgelenke aus Stahl
-
Verkupfert und hochglanz vernickelt für optimalen Korrosionsschutz
-
Kompatibel mit allen Alukurbeln Ø 12 mm
-
Hohe Stabilität dank 8-mm-4-Kant-Anschluss
-
Zuverlässige Kraftübertragung bis 6 Nm
-
Ideal für stärkere Kurbelantriebe
Einsatzbereiche
Lieferumfang
