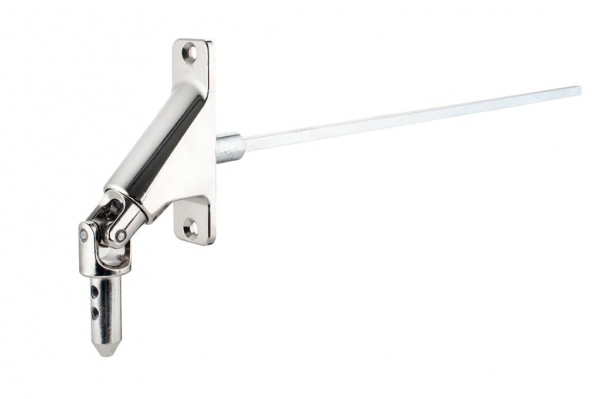

Gelenklager 90°, 6mm - 4-kant, 300mm

Das stabile 90° Gelenklager mit 6 mm 4-Kant eignet sich ideal für Rollladen-Kurbelantriebe, bei denen eine rechtwinklige Kraftübertragung erforderlich ist. Der 300 mm lange Antriebsstift lässt sich vom Kunden problemlos mit einer Eisensäge auf die benötigte Länge kürzen und kann somit flexibel an jede Einbausituation angepasst werden.

Die hochwertigen Kreuzgelenke aus Stahl, die zusätzlich verkupfert und hochglanz vernickelt sind, sorgen für eine besonders langlebige, verschleißarme und korrosionsbeständige Konstruktion.
Mit einem maximalen Drehmoment von 6 Nm ist das Gelenklager optimal für handbetriebene Rollladensysteme geeignet.

Die Montageplatte mit den Maßen 85 × 22 mm gewährleistet eine sichere Befestigung.
Der Zapfen mit 11,9 mm Durchmesser passt perfekt in alle Alukurbeln mit einem Innendurchmesser von 12 mm – ideal kompatibel zu deinem Kurbelprogramm.

Technische Daten

• Winkel: 90°

• Vierkantaufnahme: 6 mm 4-Kant

• Antriebsstift: 300 mm, individuell kürzbar

• Max. Drehmoment: 6 Nm

• Kreuzgelenke: Stahl, verkupfert und hochglanz vernickelt

• Maße der Platte: 85 × 22 mm

• Zapfen-Durchmesser: 11,9 mm

• Passend für Alukurbeln mit 12 mm Innendurchmesser

• Einsatzbereich: Rollladen-Kurbelantriebe

Vorteile

• Rechtwinklige Kraftübertragung durch 90°-Gelenk

• Kürzbarer 300-mm-Stift für flexible Montage

• Sehr robuste Kreuzgelenke aus hochwertigem Stahl

• Hochglanz vernickelte Oberfläche – korrosionsbeständig und langlebig

• Kompatibel mit allen Alukurbeln Ø 12 mm

• Hohe Stabilität durch 6-mm-4-Kant-Anschluss

• Zuverlässige Kraftübertragung bis 6 Nm

Einsatzbereiche

• Rollladen-Kurbelantriebe

• Montage bei rechtwinkliger Kurbelzuführung

• Verbindung zwischen Kurbelstange und Getriebe

• Austausch defekter Gelenke

• Neubau und Renovierung

• Wohn- und Gewerbebereich

Lieferumfang

• 90° Gelenklager, 6 mm 4-Kant

• 300 mm Antriebsstift (kürzbar)
