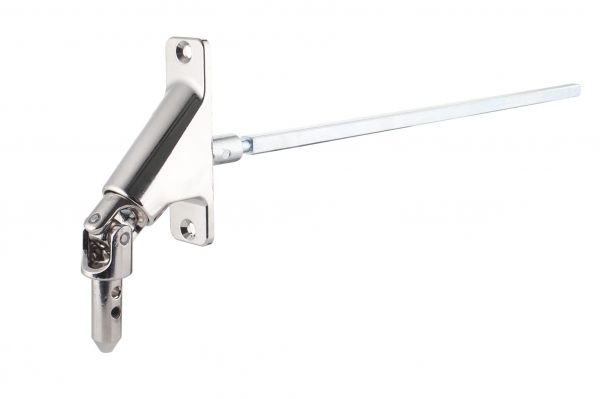

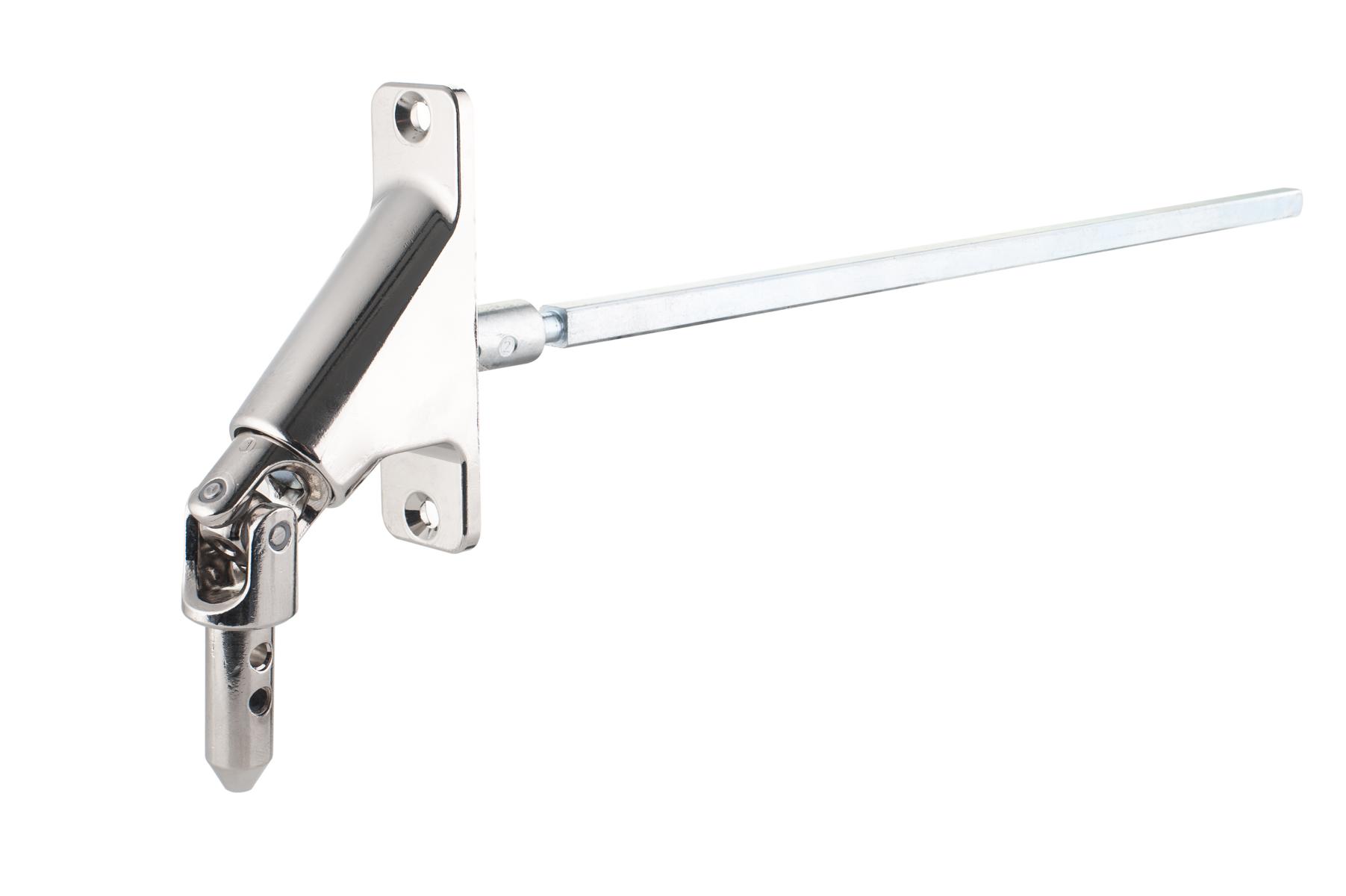

Das hochwertige 90° Gelenklager mit 8 mm 4-Kant ist ideal für Rollladen-Kurbelantriebe geeignet, die eine stabile und rechtwinklige Kraftübertragung benötigen. Der 300 mm lange Antriebsstift kann vom Kunden mit einer handelsüblichen Eisensäge individuell gekürzt werden und lässt sich dadurch perfekt an jede bauliche Situation anpassen.
Die verbauten Kreuzgelenke aus Stahl, die zusätzlich verkupfert und hochglanz vernickelt sind, gewährleisten eine außergewöhnlich hohe Haltbarkeit, ruhige Laufkultur und ausgezeichneten Korrosionsschutz.
Das Gelenklager überträgt zuverlässig ein Drehmoment von bis zu 6 Nm und eignet sich damit hervorragend für handbetriebene Rollladensysteme.
Die stabile Montageplatte mit den Maßen 85 × 22 mm sorgt für einen sicheren Halt.
Der Zapfen mit 11,9 mm Durchmesser passt perfekt in alle Alukurbeln mit einem Innendurchmesser von 12 mm und ist damit vollständig kompatibel zu deinem Kurbelprogramm.
Technische Daten
-
Winkel: 90°
-
Vierkantaufnahme: 8 mm 4-Kant
-
Antriebsstift: 300 mm, individuell kürzbar
-
Max. Drehmoment: 6 Nm
-
Kreuzgelenke: Stahl, verkupfert und hochglanz vernickelt
-
Maße der Platte: 85 × 22 mm
-
Zapfen-Durchmesser: 11,9 mm
-
Passend für Alukurbeln Ø 12 mm (Innendurchmesser)
-
Einsatzbereich: Rollladen-Kurbelantriebe
Vorteile
-
Rechtwinklige Kraftübertragung durch 90°-Gelenk
-
Kürzbarer 300-mm-Antriebsstift
-
Hohe Stabilität durch 8-mm-4-Kant-Anschluss
-
Robuste, vernickelte Stahl-Kreuzgelenke
-
Passend für alle Alukurbeln Ø 12 mm
-
Zuverlässige Kraftübertragung bis 6 Nm
-
Langlebig, stabil und leichtgängig
Einsatzbereiche
-
Rollladen-Kurbelantriebe
-
Kurbelmontage bei rechtwinkligem Kraftverlauf
-
Austausch defekter Gelenke
-
Neubau, Modernisierung und Reparatur
