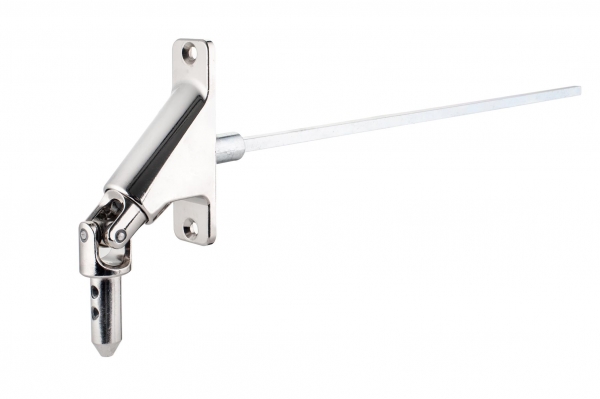

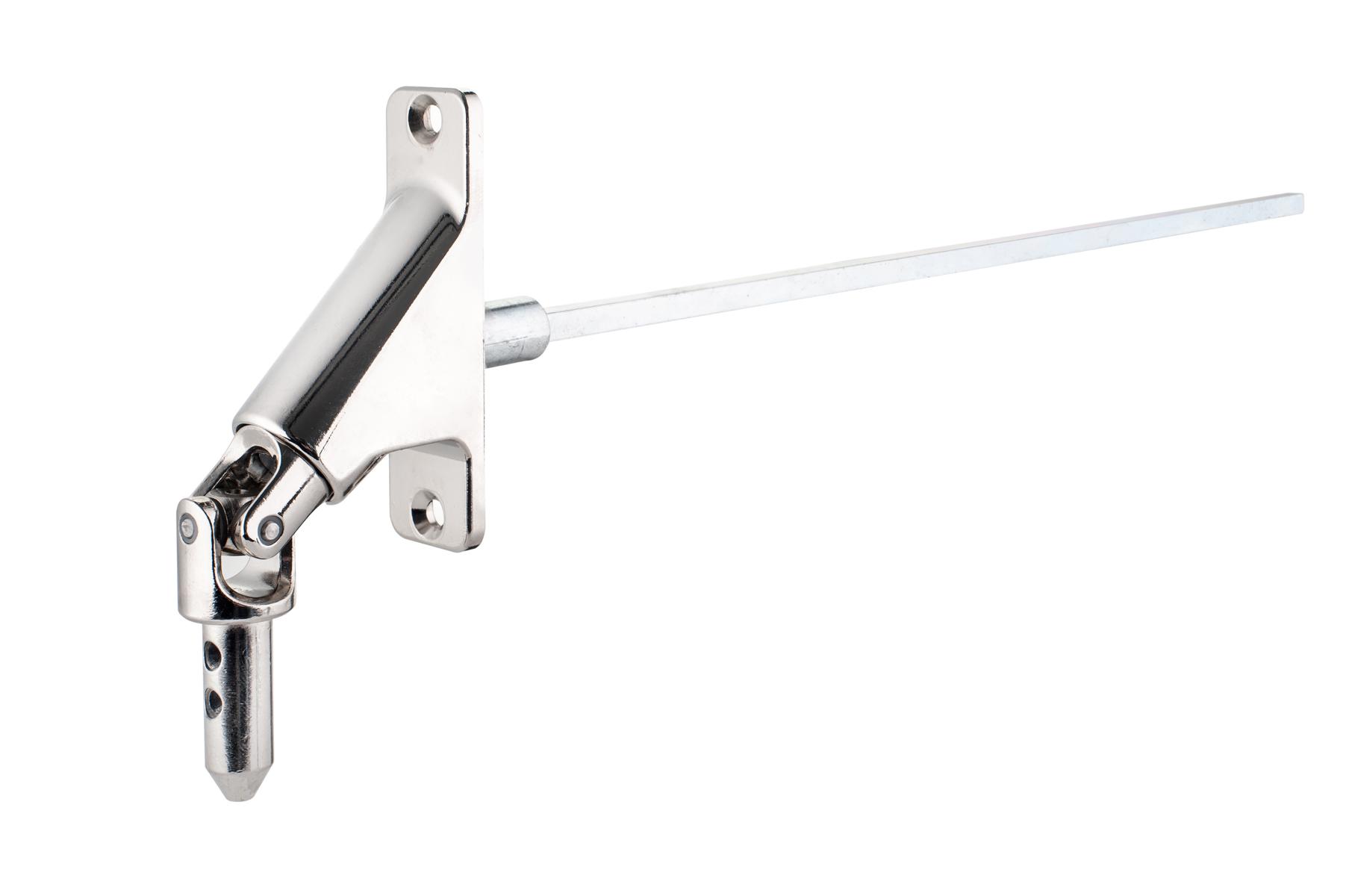

Das hochwertige 90° Gelenklager mit 6 mm 4-Kant eignet sich ideal für Rollladen-Kurbelantriebe, bei denen die Kraft rechtwinklig übertragen werden muss.
Der extra lange 500 mm Antriebsstift bietet besonders viel Reichweite und kann vom Kunden ganz einfach mit einer Eisensäge auf die benötigte Länge gekürzt werden. Dadurch ist das Gelenklager flexibel an nahezu jede Montagesituation anpassbar.
Die verbauten Kreuzgelenke aus Stahl, die zusätzlich verkupfert und hochglanz vernickelt sind, sorgen für hervorragenden Korrosionsschutz, eine sehr hohe Lebensdauer und einen leichtgängigen, stabilen Bewegungsablauf.
Mit einem maximalen Drehmoment von 6 Nm eignet sich dieses Gelenklager optimal für handbetriebene Rollladensysteme.
Die Montage erfolgt über eine stabile Platte mit den Maßen 85 × 22 mm.
Der Zapfen mit 11,9 mm Durchmesser ist passgenau für alle Alukurbeln mit einem Innendurchmesser von 12 mm.
Technische Daten
-
Winkel: 90°
-
Vierkantaufnahme: 6 mm 4-Kant
-
Antriebsstift: 500 mm, individuell kürzbar
-
Max. Drehmoment: 6 Nm
-
Kreuzgelenke: Stahl, verkupfert und hochglanz vernickelt
-
Maße der Platte: 85 × 22 mm
-
Zapfen-Durchmesser: 11,9 mm
-
Passend für Alukurbeln mit 12 mm Innendurchmesser
-
Einsatzbereich: Rollladen-Kurbelantriebe
Vorteile
-
Rechtwinklige Kraftübertragung durch 90°-Gelenk
-
Extra langer 500-mm-Stift für große Montageabstände
-
Kürzbar für individuelle Anpassung
-
Sehr robuste, vernickelte Stahl-Kreuzgelenke
-
Kompatibel mit allen Alukurbeln Ø 12 mm
-
Hohe Stabilität durch 6-mm-4-Kant
-
Zuverlässige Kraftübertragung bis 6 Nm
-
Ideal für schwer zugängliche oder weiter entfernte Montagesituationen
Einsatzbereiche
-
Rollladen-Kurbelantriebe
-
Rechtwinklige Kurbelzuführung
-
Austausch defekter Gelenke
-
Renovierung und Neubau
-
Privat- und Gewerbebauten
-
Perfekt bei größerem Abstand zwischen Kurbelpunkt und Getriebe
